Ersatzteile für Attika Quadro Kaminofen

Original Sichtscheibe links für den Kaminofen Attika Quadro 2

• Für Modelle ab 11/1997

Attika Quadro 2 Sichtscheibe links Eckdaten:

• Glasscheibe, Glas
• Maße (B/L/H) 430 mm x 350 mm x 4 mm
• Material Glas
• Form flach
• hitzebeständig
• inkl. Scheibendichtung

Original Sichtscheibe rechts für den Kaminofen Attika Quadro 2

• Für Modelle ab 11/1997

Attika Quadro 2 Sichtscheibe rechts Eckdaten:

• Holzofenglas, Schauglas
• Maße (B/L/H) 430 mm x 350 mm x 4 mm
• Material Glas
• Form flach
• hitzebeständig
• inkl. Scheibendichtung

Original Zugumlenkung für den Kaminofen Attika Quadro 2

Attika Quadro 2 Zugumlenkung Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Maße (B/L/H) 120 mm x 500 mm x 15 mm
• Material Guss

Original Ascherost für den Kaminofen Attika Quadro

Attika Quadro Ascherost Eckdaten:

• Brennraumrost, Feuerraumrost
• Maße (H) 10 mm
• Durchmesser 172 mm
• Material Guss
• Form rund

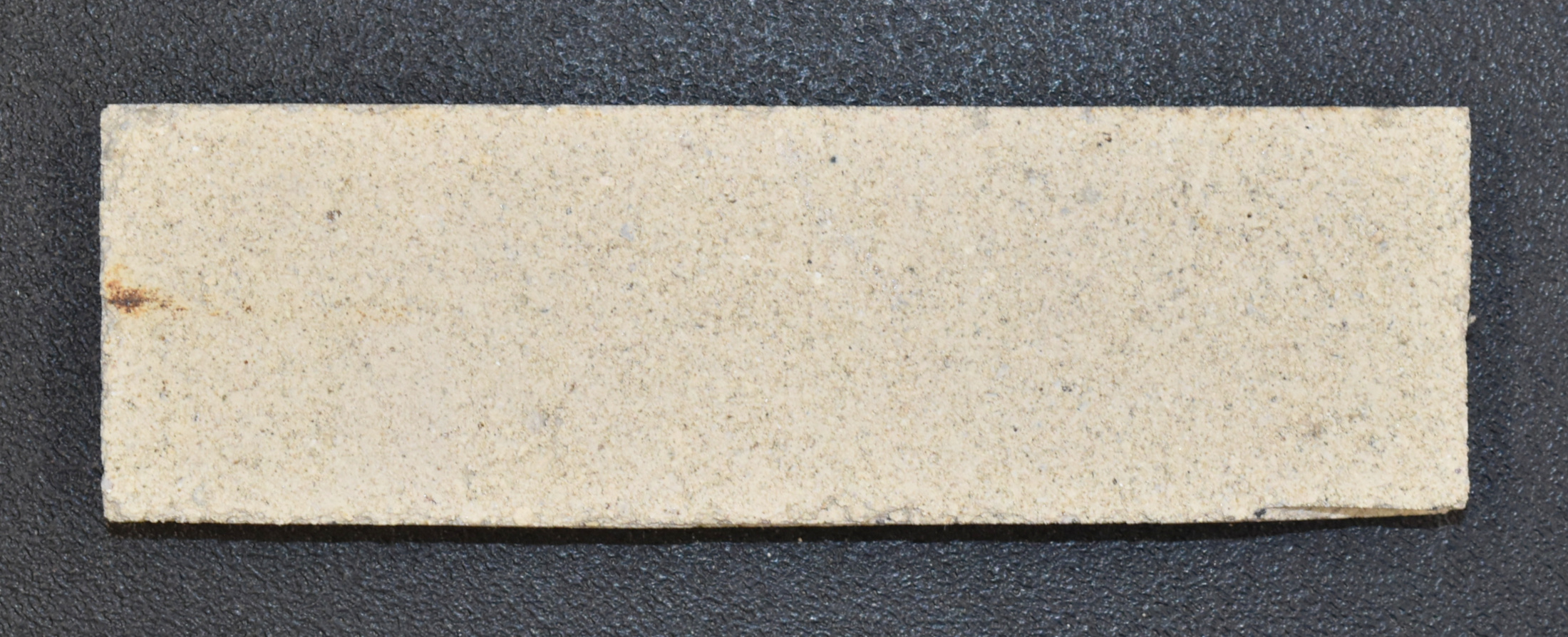

Original Bodenstein hinten für den Kaminofen Attika Quadro

Attika Quadro Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 64 mm x 205 mm x 30 mm
• Material Schamotte
• Form rechteckig
• Position 3 in der Explosionszeichnung

Original Bodenstein links für den Kaminofen Attika Quadro

Attika Quadro Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 64 mm x 364 mm x 30 mm
• Material Vermiculite
• Form rechteckig
• Position 1 in der Explosionszeichnung

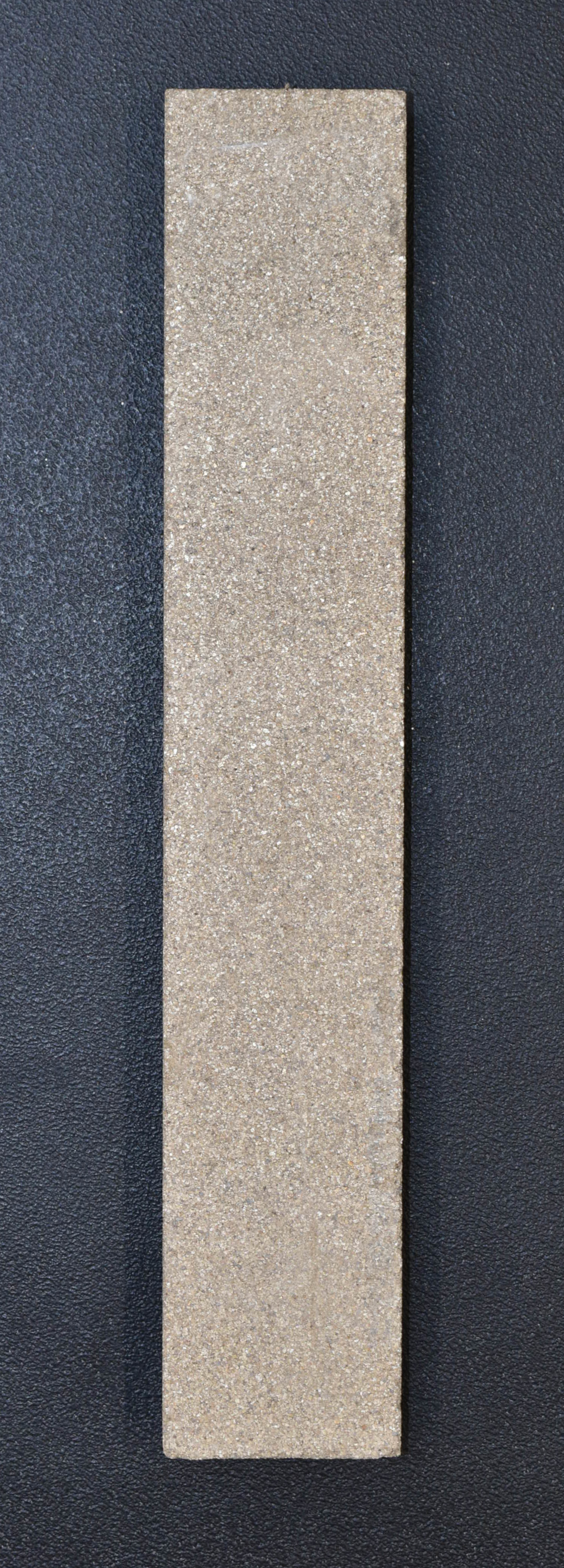

Original Bodenstein rechts für den Kaminofen Attika Quadro

Attika Quadro Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 64 mm x 364 mm x 30 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Bodenstein vorne für den Kaminofen Attika Quadro

Attika Quadro Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 93 mm x 203 mm x 30 mm
• Material Vermiculite
• Form rechteckig
• Position 2 in der Explosionszeichnung

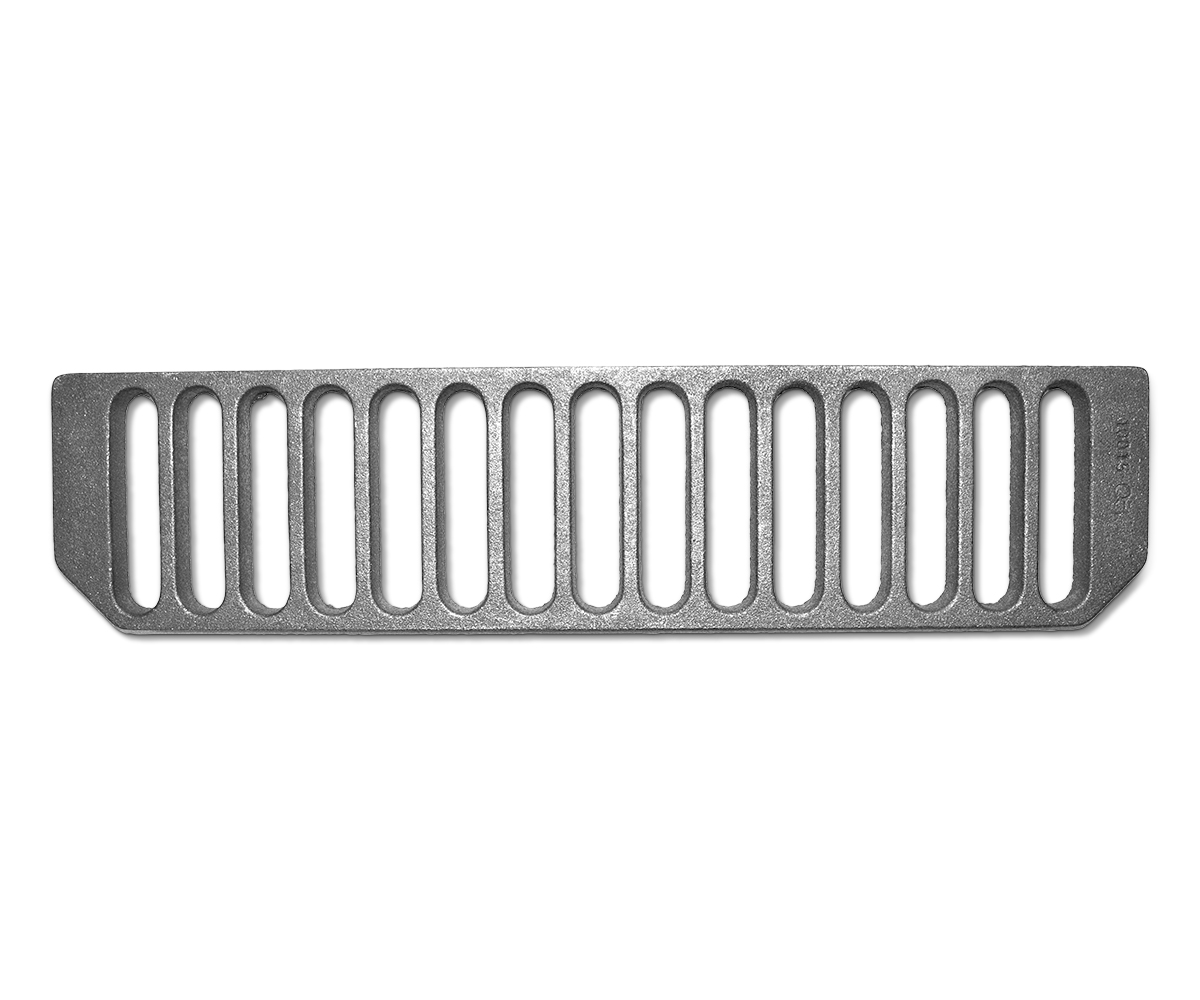

Original Brennraumrost für den Kaminofen Attika Quadro

• Dieses Rost befindet sich im oberen Teil des Brennraums.

Attika Quadro Brennraumrost Eckdaten:

• Rost
• Maße (B/L/H) 500 mm x 120 mm x 15 mm
• Material Guss

Original Feuerraumauskleidung für den Kaminofen Attika Quadro

• 7-teiliges Set

Attika Quadro Feuerraumauskleidung Eckdaten:

• 7 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Bodenstein vorne (204 x 93 x 30 mm), Bodenstein hinten (204 x 64 x 30 mm)
• Bodenstein links (364 x 64 x 30 mm), Bodenstein rechts (364 x 64 x 30 mm)

• Material Vermiculite
• Seitenstein links (92/396 x 336/537 x 30 mm), Seitenstein rechts (93/365 x 355/537 x 30 mm)
• Zugumlenkung (515 x 475 x 30 mm)

• Position 1, 2, 3, 4, 5 & 6 in der Explosionszeichnung

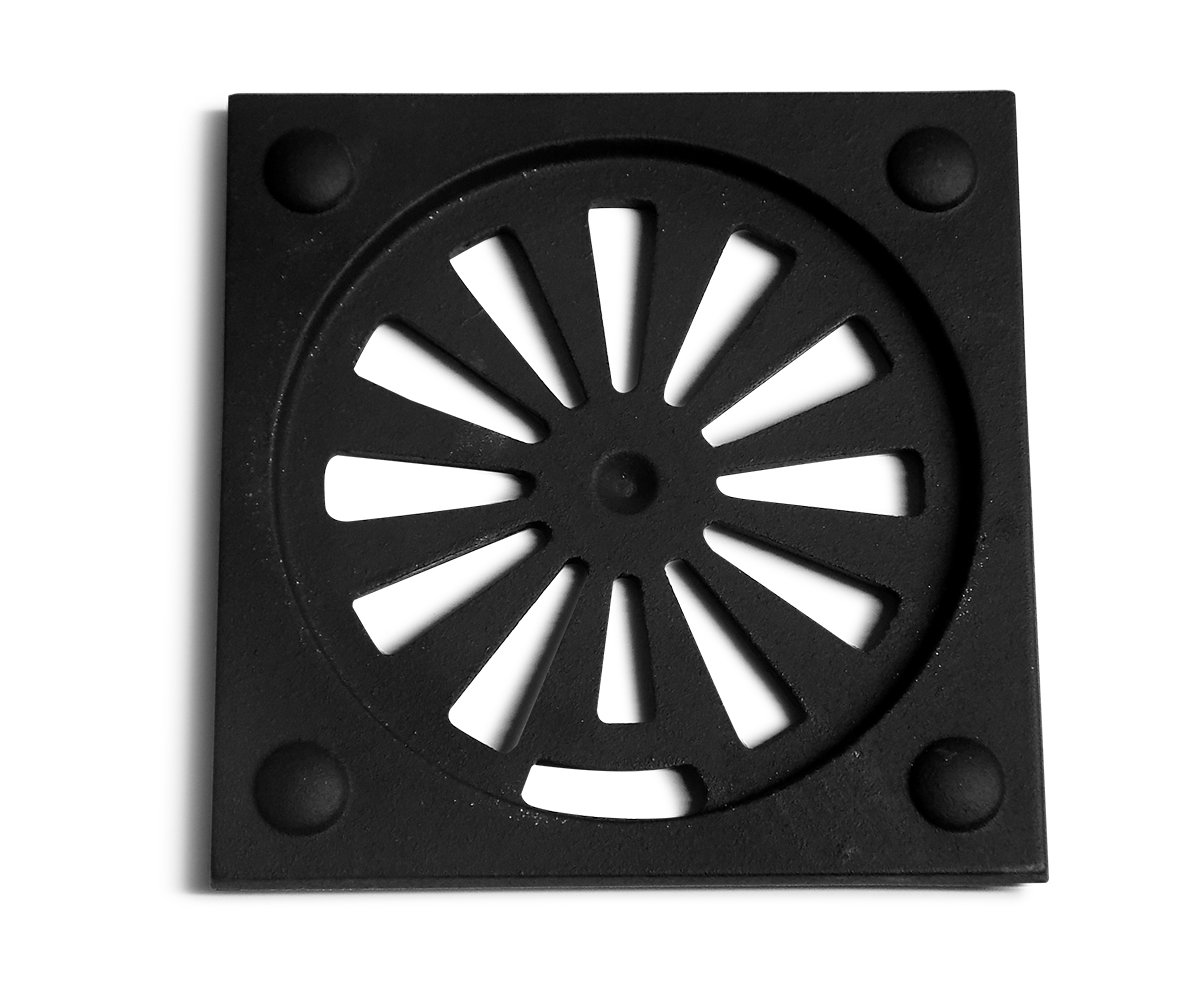

Original Rostlager für den Kaminofen Attika Quadro

Attika Quadro Rostlager Eckdaten:

• Brennraumboden, Rostrahmen
• Maße (B/L/H) 204 mm x 204 mm x 21 mm
• Material Guss
• Form quadratisch

Original Rüttelstange für den Kaminofen Attika Quadro

Attika Quadro Rüttelstange Eckdaten:

• Rostzugstange, Rüttelroststange
• Maße (B/L/H) 318 mm x 30 mm x 7 mm
• Material Stahl
• Form länglich

Original Scheibendichtung Set für den Kaminofen Attika Quadro

• Die Hohlkordeldichtung ist für den Glasrahmen.

• 2-teiliges Set

Attika Quadro Scheibendichtung Eckdaten:

• Scheibendichtung (Flachdichtung)
• Länge 2,15 m
• Durchmesser 16 x 2 mm
• selbstklebend

• Scheibendichtung (Hohlkordeldichtung)
• Länge 2,15 m
• Durchmesser 8 mm
• selbstklebend

Original Seitenstein links für den Kaminofen Attika Quadro

Attika Quadro Seitenstein links Eckdaten:

• Brennraumstein, Holzofenstein
• Maße (B/L/H) 92/396 mm x 336/537 mm x 30 mm
• Material Vermiculite
• Form rechteckig
• Position 4 in der Explosionszeichnung

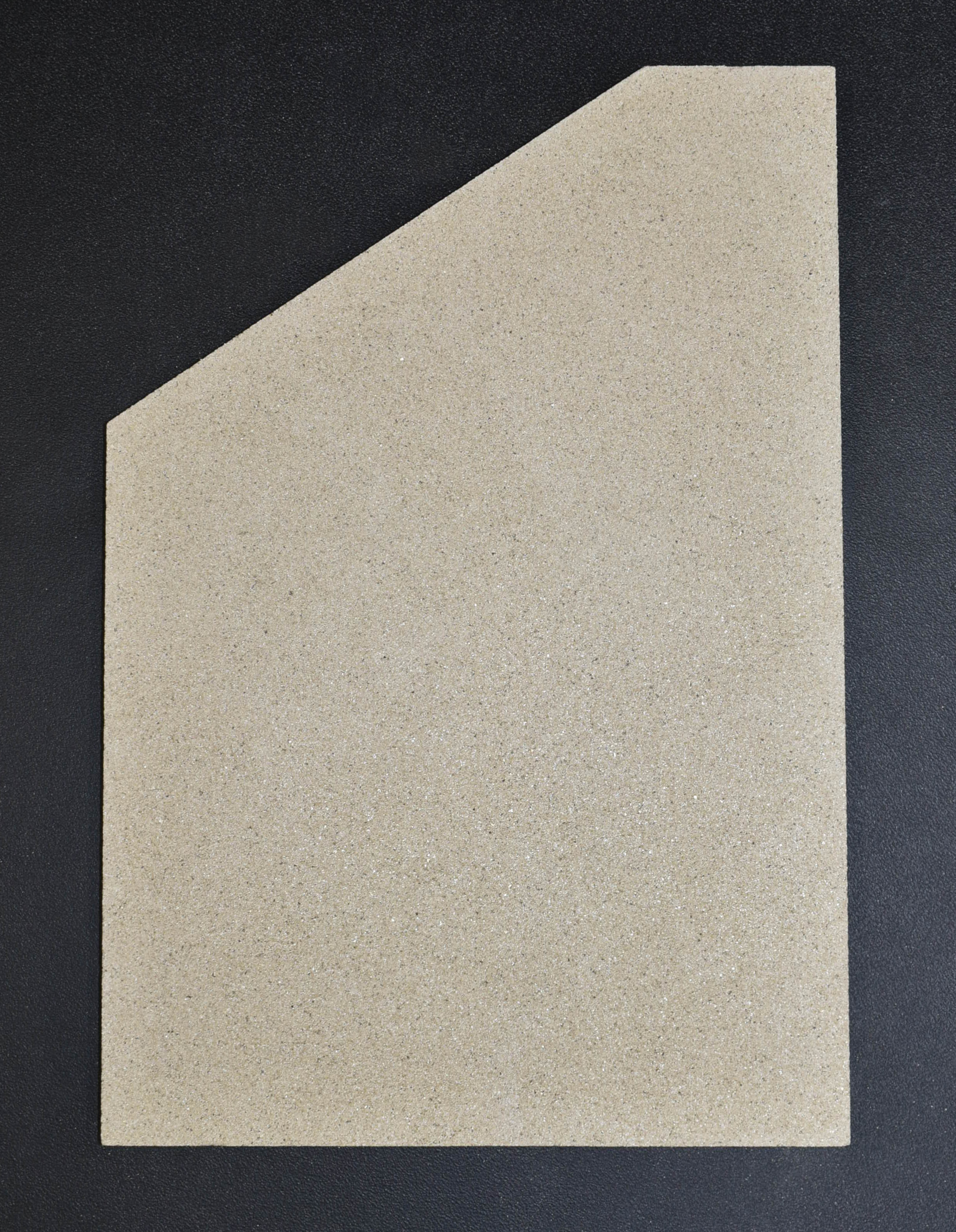

Original Seitenstein rechts für den Kaminofen Attika Quadro

Attika Quadro Seitenstein rechts Eckdaten:

• Brennraumstein, Ofenstein
• Maße (B/L/H) 93/365 mm x 355/537 mm x 30 mm
• Material Vermiculite
• Position 5 in der Explosionszeichnung

Original Sichtscheibe A für den Kaminofen Attika Quadro

• Diese Sichtscheibe ist erfahrungsgemäß bei feststehenden Türen verbaut.
• Für Modelle bis 11/1997

Attika Quadro Sichtscheibe Eckdaten:

• Holzofenglas, Glas
• Maße (B/L/H) 442 mm x 359 mm x 4 mm
• Material Glas
• hitzebeständig

Original Sichtscheibe B für den Kaminofen Attika Quadro

• Diese Sichtscheibe ist erfahrungsgemäß bei schwenkbaren Türen verbaut.
• Für Modelle bis 11/1997

Attika Quadro Sichtscheibe Eckdaten:

• Kaminglas, Glaskeramik
• Maße (B/L/H) 442 mm x 367 mm x 4 mm
• Material Glas
• Form gerade
• hitzebeständig

Original Sichtscheibe C für den Kaminofen Attika Quadro

• Für Modelle ab 11/1997

Attika Quadro Sichtscheibe Eckdaten:

• Glaskeramik, Schauglas
• Maße (B/L/H) 430 mm x 350 mm x 4 mm
• Material Glas
• Form flach
• hitzebeständig

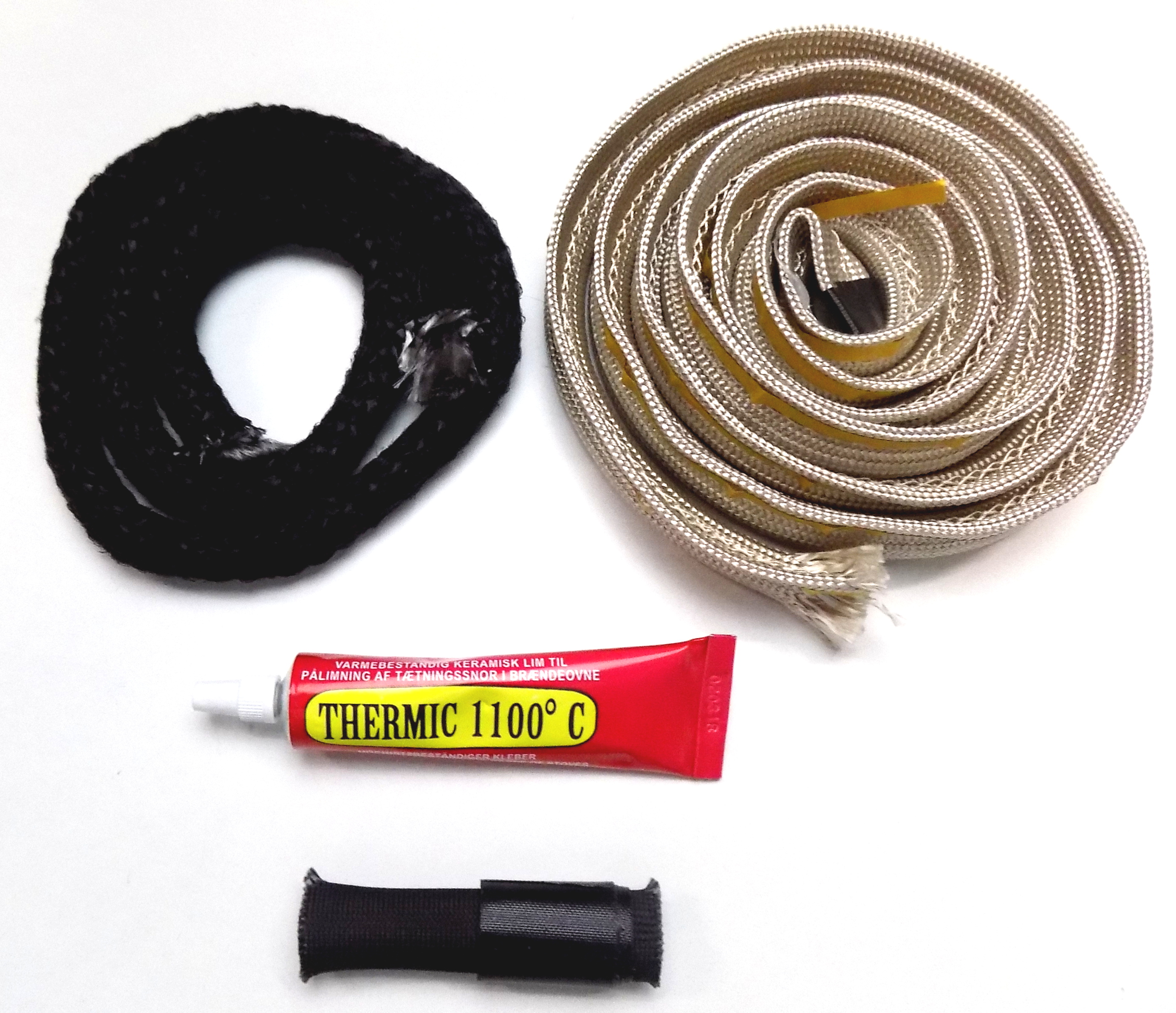

Original Türdichtung Set für den Kaminofen Attika Quadro

• 6-teiliges Set

Attika Quadro Türdichtung Eckdaten:

• Kordeldichtung
• Länge 0,70 m
• Durchmesser 12 mm

• Lippendichtung
• Länge 1,50 m
• Maße 22 x 7 mm

• Kleber
• Tube 17 ml

• Dichtungsabbinder
• 2 Streifen

• Dichtungshülse
• 1 Stück

Original Türfeder Set für den Kaminofen Attika Quadro

• 8-teiliges Set

Attika Quadro Türfeder Eckdaten:

• Feder
• Länge 30 mm
• Durchmesser 10 mm

• Gewinde
• Länge 20 mm
• Durchmesser 7mm

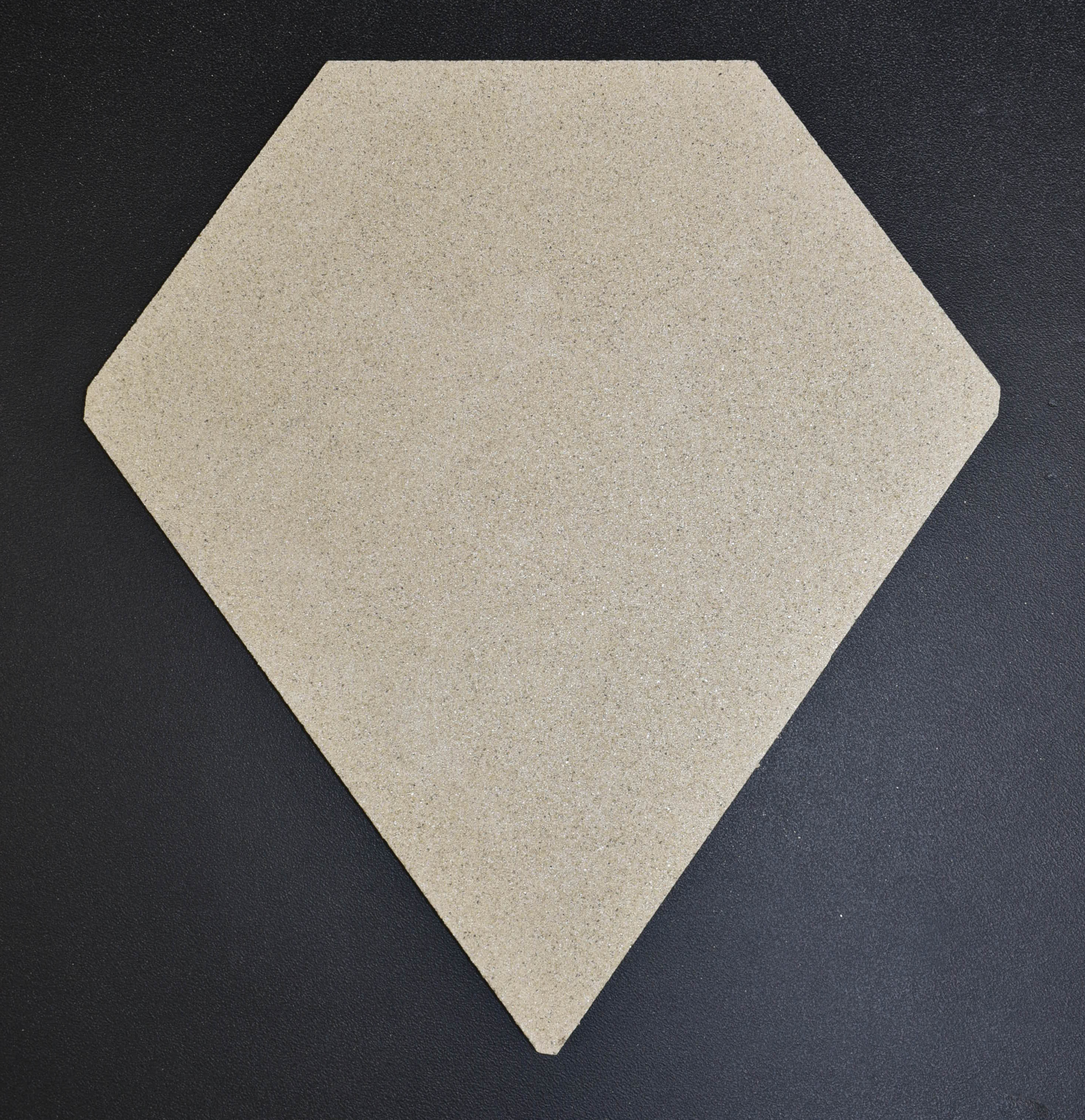

Original Zugumlenkung für den Kaminofen Attika Quadro

Attika Quadro Zugumlenkung Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Maße (B/L/H) 515 mm x 475 mm x 30 mm
• Material Vermiculite

Original Zugumlenkung oben für den Kaminofen Attika Quadro

Attika Quadro Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Rauchumlenkung
• Maße (B/L/H) 120 mm x 500 mm x 15 mm
• Material Stahl
